Більшість людей, далеких від будівництва, вважають, що дах тримається на стінах виключно завдяки своїй колосальній вазі. «Куди подінуться ці тонни дерева, металочерепиці та снігу?» — думає замовник. Але закони аеродинаміки працюють інакше.
Під час сильного штормового вітру дах будинку перетворюється на величезне крило літака. Вітер, що огинає скати, створює зону зниженого тиску над покрівлею (закон Бернуллі), і виникає потужна підіймальна сила. Вітер не просто штовхає дах убік — він намагається відірвати його вертикально вгору.
Єдиний елемент, який тримає весь цей «літак» на землі — це мауерлат (дерев’яний брус, укладений по периметру стін, до якого кріпляться крокви). Якщо у старому цегляному будинку закріпити мауерлат було відносно просто (цегла важка і міцна), то сучасні енергоефективні матеріали — газобетон та СІП-панелі — диктують абсолютно інші, значно жорсткіші правила гри.
Вони теплі, швидко монтуються, але мають одну спільну рису: вони крихкі (газоблок) або надто легкі (СІП). Як правильно «прив’язати» дах до таких стін? Розбираємо на молекули.
Газобетон (Газоблок): крихка теплота
Газобетон — чудовий матеріал для збереження тепла. Але з погляду кріплення важких конструкцій — це застигла піна. Він пористий. Якщо ви спробуєте забити в нього звичайний цвях або закрутити анкер і потягнете на себе — вирвете шматок блоку без особливих зусиль.
Пряме кріплення мауерлата до газобетону за допомогою дюбелів, арматури чи (не дай боже) дерев’яних кілків, забитих у блок — це будівельний злочин, який гарантовано призведе до тріщин у стінах або відриву даху.
Єдине правильне рішення: Залізобетонний армопояс
Щоб рівномірно розподілити точкове навантаження від кожної крокви на всі стіни і створити надійну базу для кріплення, поверх останнього ряду газоблоку обов’язково заливається монолітний залізобетонний пояс. Він зв’язує будинок у єдиний жорсткий корсет.
Як правильно зробити армопояс під мауерлат:
- Опалубка: Найкраще використовувати спеціальні U-блоки з газобетону. Вони виконують роль незнімної опалубки і водночас утеплюють бетон (щоб не було містка холоду, через який взимку на стіні виступатиме конденсат). Якщо U-блоків немає, збирається дерев’яна опалубка, але з боку вулиці обов’язково вкладається шар екструдованого пінополістиролу (XPS) товщиною 50 мм.
- Арматурний каркас: Зазвичай це 4 нитки поздовжньої арматури діаметром 10-12 мм, перев’язані хомутами з арматури 6-8 мм.
- Бетон: Використовується бетон марки не нижче М200. Заливати потрібно безперервно, за один раз, обов’язково ущільнюючи його глибинним вібратором, щоб вигнати повітря.

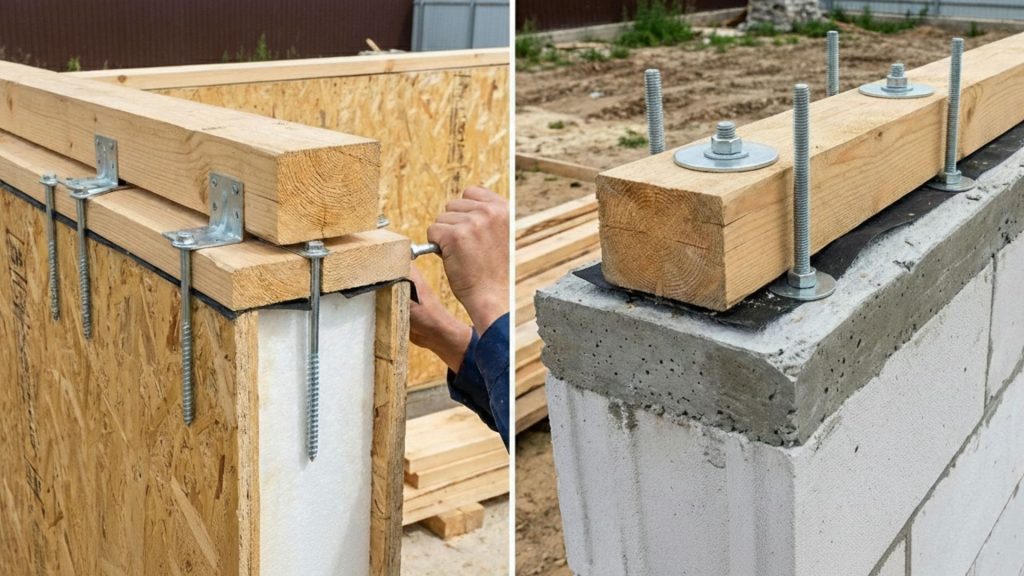

Як закріпити мауерлат в армопояс? 3 робочі методи
Коли армопояс проектується, ви повинні заздалегідь знати, як будете кріпити до нього брус (зазвичай перерізом 150х150 мм або 100х150 мм).
Закладні шпильки (Золотий стандарт)
Це найнадійніший і найдешевший спосіб, але він вимагає планування до заливки бетону.
- Технологія: Перед заливкою бетону до арматурного каркаса в’язальним дротом або зварюванням (Г-подібний загин) кріпляться різьбові шпильки діаметром М12 або М14.
- Крок встановлення: Шпильки ставляться кожні 80-100 см, але обов’язково так, щоб вони не потрапляли на місця, де стоятимуть крокви.
- Монтаж: Після висихання бетону на шпильки наколюється руберойд (гідроізоляція), потім зверху кладеться брус мауерлата і пробивається молотком, щоб на дереві залишилися вм’ятини. По цих відмітках свердляться отвори, брус насаджується на шпильки і намертво затягується широкими кузовними шайбами та гайками.
Хімічні анкери (Рятівне коло)
Що робити, якщо армопояс уже залили, а шпильки закласти забули? (Таке трапляється на 30% об’єктів). Звичайні розпірні металеві анкери в бетоні працюють, але з часом від вібрацій даху можуть розхитатися. На допомогу приходить хімія.
- Технологія: Це двокомпонентна смола. У готовому бетоні свердлиться отвір, обов’язково продувається насосом від пилу. Туди зі спеціального пістолета впорскується хімічний склад, і відразу вставляється звичайна різьбова шпилька.
- Як це працює: Смола проникає в найменші пори бетону і полімеризується. Вона стає міцнішою за сам бетон. Вирвати таку шпильку можна тільки зі шматком армопоясу.
- Мінус: Це дорого. Один балон хорошого хімічного анкера коштує чимало, а його вистачить на 10-15 отворів.
Катанка (Дідівський, але надійний)
- Технологія: В армопояс при заливці закладається товстий сталевий дріт (катанка діаметром 4-6 мм). Її кінці виводяться назовні. Потім брус мауерлата просто туго обмотується цією катанкою, а кінці скручуються ломом.
- Мінус: Виглядає неестетично, з часом дерево всихається і скрутка може ослабнути, що потребуватиме підтягування. Ми рекомендуємо використовувати шпильки.
СІП-панелі (SIP): канадська легкість
Будинки за канадською технологією (СІП-панелі або каркасники) — це інша стихія. СІП-панель — це дві плити OSB, між якими вклеєний щільний пінополістирол. Конструкція неймовірно тепла і витримує величезні вертикальні навантаження, але вона дуже легка.
Тут виникає інша проблема: сильний вітер може не просто відірвати дах від мауерлата, він може спробувати відірвати дах разом зі стінами від фундаменту, якщо весь будинок не зв’язаний у єдину систему.
Де тут мауерлат?
У класичному розумінні важкого бруса 150х150 мм у СІП-будинках може і не бути. Його роль виконує верхня обв’язувальна дошка (або брус), яка вшивається у верхній паз СІП-панелей по всьому периметру стін.
Саме цей обв’язувальний контур зв’язує стінові панелі воєдино і служить основою для кріплення крокв (які часто теж робляться з СІП-панелей для формування теплої мансарди, або зі звичайних дощок).
Як кріпити дах у СІП-будинку: 3 правила безпеки
Оскільки у нас немає бетону, ми працюємо виключно з деревом. І тут головне правило: Ніколи не кріпіть крокви просто до OSB-плити! Саморіз, вкручений у стружку (OSB), вирветься при першому ж пориві вітру. Всі кріплення повинні йти тільки в несучий дерев’яний брус.
Конструкційні саморізи (Spax та аналоги)
Забудьте про чорні фосфатовані саморізи (по гіпсокартону) на даху! Вони крихкі і ламаються від найменшого зсуву.
- Чим кріпити: Використовуйте спеціальні жовті або білі конструкційні (столярні) саморізи з тарілчастою голівкою. Вони мають фрезу на кінці (не розколюють дерево) і виготовлені з пластичної сталі — при навантаженні вони можуть зігнутися, але ніколи не лопнуть.
- Як: Крокви або дахові СІП-панелі прикручуються до верхньої обв’язки стін довгими конструкційними саморізами (часто довжиною 200-280 мм) так, щоб вони прошили панель і глибоко увійшли у верхній стіновий брус.
Посилені металеві куточки
Це класика каркасного будівництва.
- Кроква ставиться на обв’язувальну дошку (часто з вирізом “зуба” для кращого спирання).
- З обох боків фіксується перфорованими сталевими куточками (товщина металу не менше 2-2.5 мм).
- Важливо: Куточки прикручуються не звичайними цвяхами чи чорними саморізами, а спеціальними анкерними цвяхами з насічкою (єршоні цвяхи), які неможливо витягнути з дерева.
Вітровий зв’язок з фундаментом
Це специфіка легких будинків. Щоб дах не підняв стіни, весь каркас (від даху до фундаменту) має бути зшитий. Верхня обв’язка кріпиться до вертикальних стійок (шпонок), ті — до нижньої обв’язки, а нижня обв’язка — потужними анкерами до бетонного фундаменту (або “глухарями” до гвинтових паль).
Універсальні правила для будь-якого мауерлата
Незалежно від того, будуєте ви з газоблоку чи з СІП-панелей, є закони, порушення яких гарантує проблеми через 5-7 років.
Гідроізоляція (Бетон вбиває дерево)
Бетон (армопояс) та газоблок здатні вбирати вологу з повітря. Дерево також. Якщо покласти сухий брус мауерлата прямо на бетон без прокладки, в точці їхнього контакту почне утворюватися конденсат (через різницю температур і теплопровідності). Дерево почне гнити знизу, непомітно для вас.
- Як треба: Обов’язково 2 шари рулонної гідроізоляції. Забудьте про звичайний тонкий руберойд (він тріскається за 3 роки). Використовуйте сучасні наплавні бітумно-полімерні матеріали (наприклад, євроруберойд або спеціальні стрічки для мауерлата).
Антисептування: ванна, а не пензлик
Мауерлат знаходиться в найнесприятливішій зоні: там погана вентиляція (він зашитий у карнизі) і є ризик задування вологи або утворення конденсату від даху.
- Просте мазання пензликом — це самозаспокоєння. Мауерлат (і верхню обв’язку в СІП) потрібно купати у ванні з потужним антисептиком (вогнебіозахистом) для важких умов експлуатації. Дерево має просочитися на 2-3 мм вглиб.
Правильне зрощування по довжині
Дерево приїжджає по 6 метрів, а стіна у вас 10 метрів. Мауерлат доведеться з’єднувати.
- Не можна просто з’єднати два бруси стик-в-стик і прибити скобою.
- Як треба: Брус зрощується методом «прямий замок» або «в півдерева» (робиться виріз на половину товщини довжиною 20-30 см на кожному кінці). З’єднання накладається одне на одне, обов’язково свердлиться отвір і стягується болтом (шпилькою), або пробивається наскрізь товстими нагелями/глухарями. Більше того, місце стику завжди має лежати на армопоясі і бути додатково притягнутим до нього закладним анкером.
Дах — це найдорожчий і найвідповідальніший вузол будинку.
- Якщо у вас газоблок: ніколи не відмовляйтеся від залізобетонного армопоясу, навіть якщо майстри кажуть «та ми зараз арматуру заб’ємо, сто років стоятиме». Закладайте шпильки ще на етапі заливки бетону.
- Якщо у вас СІП-панелі: стежте за тим, щоб усі силові кріплення йшли в дерев’яний каркас, використовуйте конструкційні саморізи та переконайтеся, що сам будинок надійно прив’язаний до фундаменту.
Дотримання цих правил гарантує, що ваш дах витримає і метрові сніги, і штормові вітри, а ви спатимете спокійно.
Часті питання
Для житлового будинку зі стінами з газоблоку висота армопоясу має бути не менше 200 мм. Ширина зазвичай відповідає ширині стіни мінус товщина утеплювача. Якщо зробити пояс тоншим, бетон може не витримати навантаження на вигин у місцях над віконними прорізами, що призведе до тріщин. Ідеальний переріз для важкої черепиці — $200 \times 250\,\text{мм}$ або $250 \times 250\,\text{мм}$.
Ви повинні врахувати три складові. Формула розрахунку тиску $P$ виглядає так:
$$P = (G_{\text{покрівлі}} + G_{\text{снігу}} + G_{\text{дерева}}) \cdot k$$
Де $G$ — вага відповідних елементів на $1\,\text{м}^2$, а $k$ — коефіцієнт нахилу даху. Для кераміки в Україні середня вага системи складає близько $220\text{–}250\,\text{кг/м}^2$. Знаючи площу даху, ви ділите загальну вагу на периметр мауерлата, щоб зрозуміти, скільки сотень кілограмів тиснутиме на кожний погонний метр вашого бетонного поясу.
Для важких дахів використовується просторовий каркас із 4-х поздовжніх стрижнів робочої арматури діаметром 12 мм (клас А400/А500). Поперечні хомути (рамки) робляться з гладкої арматури діаметром 6–8 мм і встановлюються з кроком 200–250 мм. Важливо: на кутах арматура не просто перехрещується, а загинається “Г-подібними” або “П-подібними” елементами для забезпечення безперервності жорсткого контуру.
Бетон проводить тепло набагато краще за газоблок, тому неізольований армопояс стане причиною конденсату та грибка під стелею. При заливці обов’язково залиште місце (мінімум 50 мм) із зовнішнього боку для встановлення екструдованого пінополістиролу (XPS). Це дозволить “розірвати” місток холоду і зберегти температуру стіни всередині приміщення стабільною.
