Вентиляція даху (КТВ): скільки точкових аераторів реально потрібно на 100 м² покрівлі?

Серед усіх інженерних систем приватного будинку вентиляція підпокрівельного простору є найбільш недооціненою. Більшість власників готові інвестувати значні кошти в найдорожчу європейську металочерепицю, замовляти преміальну кераміку або купувати інноваційні плівки, але коли справа доходить до встановлення непомітних пластикових грибків на даху — точкових аераторів (КТВ) — часто вмикається режим тотальної економії. Будівельні бригади старої формації також часто заспокоюють замовників фразами на кшталт “вітер і так продує через щілини” або “наші діди будували без цього пластику”. Проте закони будівельної фізики неможливо обдурити або скасувати.

Невидимі оку процеси, що відбуваються під покриттям вашого будинку, працюють безперервно, 24 години на добу. І якщо ці процеси виходять з-під контролю через відсутність правильного повітрообміну, наслідки не змусять себе довго чекати. У цій експертній статті ми розберемо анатомію “дихаючого” даху, пояснимо реальні математичні формули розрахунку вентиляційних елементів та розповімо, чому спроба зекономити на кількох аераторах неминуче призводить до катастрофічних витрат на капітальний ремонт.

Фізика підпокрівельного простору: звідки береться волога і чому вона руйнує дім

Щоб зрозуміти, навіщо взагалі потрібні вентиляційні виходи, слід розглянути дах не як монолітний щит від дощу, а як складний багатошаровий механізм. Сучасний будинок — це герметична капсула. Сім’я з чотирьох осіб у процесі звичайної життєдіяльності (приготування їжі, прання, прийняття душу, і навіть просто дихання) щодня виділяє в повітря до 10-15 літрів води у вигляді пари. Згідно із законами термодинаміки, тепле та насичене вологою повітря завжди піднімається вгору, створюючи величезний тиск на стелю верхнього поверху.

Незважаючи на наявність пароізоляційної плівки, абсолютна герметичність недосяжна. Частина пари завжди знаходить мікроскопічні щілини в стиках, навколо димоходів або мансардних вікон і проникає в товщу мінеральної вати. Якщо утеплення даху виконано якісно, пара проходить крізь нього і стикається з холодним внутрішнім боком покрівельного покриття (металочерепиці чи фальцю) або ж осідає на супердифузійній мембрані. Тут відбувається різке охолодження, досягається “точка роси”, і невидимий газ перетворюється на цілком реальні краплі води — конденсат.

Якщо під покрівлею немає активної тяги, яка б миттєво підхопила і вивітрила цю вологу на вулицю, вода починає стікати вниз або вбиратися назад в утеплювач. Мокра мінеральна вата миттєво перетворюється на провідник холоду, втрачаючи свої ізоляційні характеристики. Взимку це призводить до промерзання конструкції, а навесні власники часто помічають мокрі плями на стелі мансарди. Найприкріше те, що багато людей сприймають це як протікання даху і шукають дірки в металі, тоді як справжня проблема полягає у внутрішньому “парнику”, викликаному відсутністю вентиляції. В умовах постійної вологості дерев’яні крокви починають вкриватися чорною пліснявою, гнити і втрачати несучу здатність, перетворюючи будинок на аварійний об’єкт.

Конькова стрічка проти КТВ: що ефективніше для сучасних дахів

Для створення тієї самої рятівної тяги інженери використовують перепад тиску та висот (так званий ефект димоходу). Холодне свіже повітря має заходити в підпокрівельний простір у найнижчій точці даху — через перфоровані софіти на карнизі. Далі воно піднімається вентиляційним зазором (який формується контробрешіткою) догори, забираючи надлишки тепла та вологи, і має вийти назовні в найвищій точці — біля конька.

Існує два основних способи організації “виходу” повітря. Перший — це використання спеціальної вентиляційної конькової стрічки (або конькового аератора) по всій довжині хребта даху. Це відмінне і базове рішення для простих двосхилих дахів, де повітря безперешкодно рухається від карниза до верху. Проте сучасна архітектура рідко обмежується двома схилами.

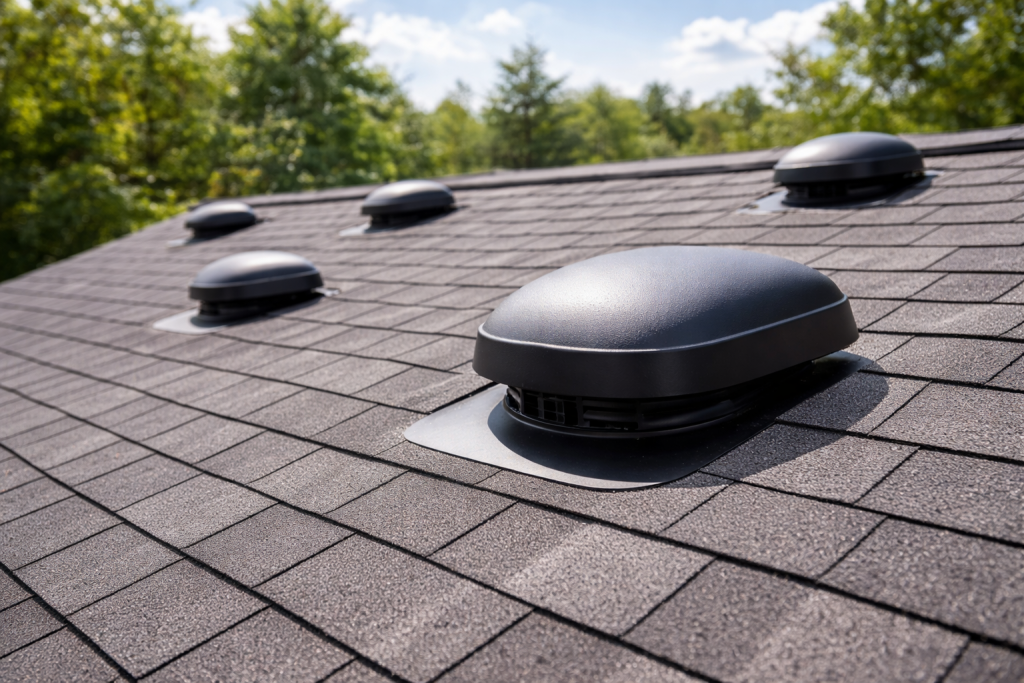

Тут на сцену виходить кровельна точкова вентиляція (КТВ) — спеціальні пластикові вентиляційні клапани або високі труби-дефлектори, які врізаються безпосередньо у площину покриття. Вони є абсолютно незамінними в кількох випадках. По-перше, на вальмових (чотирисхилих) та шатрових дахах, де довжина конька занадто мала, або він взагалі відсутній (сходиться в одну точку), і конькова стрічка фізично не здатна забезпечити необхідну пропускну здатність. По-друге, на дахах зі складною геометрією, де є розжолобки (ендови), примикання до стін, широкі димоходи або вбудовані мансардні вікна. Всі ці елементи створюють так звані “мертві зони” вентиляції, перекриваючи потік повітря знизу. І по-третє, точкові аератори чудово працюють на дахах з бітумної черепиці, де вентиляційний зазор менший, а опір повітрю вищий через суцільний настил з ОСБ-плит.

Інженерна математика: скільки аераторів потрібно на 100 квадратних метрів

Коли мова заходить про конкретні цифри, не можна покладатися на інтуїцію. Розрахунок вентиляційної системи спирається на міжнародні будівельні норми (наприклад, DIN 4108 або стандарти IBC), які оперують поняттям чистої площі вентиляційного отвору. Для того, щоб система працювала збалансовано, загальна площа вентиляційних виходів на коньку повинна складати приблизно 1/300 до 1/500 від площі утепленого перекриття, за умови, що площа припливних отворів на карнизі є такою ж або трохи більшою.

Проте для практичного застосування на будівельному майданчику виробники покрівельних матеріалів та вентиляційних елементів (такі як Vilpe, Kronoplast, Wirplast та інші) вивели універсальне, перевірене часом правило для стандартних точкових аераторів (КТВ-вентилів).

Один стандартний точковий аератор з площею перерізу близько 150-200 кв. см ефективно обслуговує від 40 до 50 квадратних метрів підпокрівельного простору.

Відштовхуючись від цієї базової константи, ми можемо зробити точний розрахунок для вашого даху площею 100 м²:

• Для ідеально простого даху (без перешкод): 100 м² / 50 м² = 2 аератори. Це абсолютний технічний мінімум.
• Для даху з ускладненнями (мансардні вікна, димоходи): 100 м² / 40 м² = 2.5 аератора. Округляємо в більший бік і отримуємо 3 аератори.

Важливо розуміти, що ці цифри є базовими. Якщо ваш дах площею 100 м² розділений широким мурованим димоходом, який повністю перерізає вентиляційний канал від карниза до конька, вам доведеться ставити додаткові аератори нижче димоходу і вище нього, щоб ліквідувати “мертві зони”. Те ж саме стосується мансардних вікон, об’єднаних у блоки. Кожна перешкода на шляху повітряного потоку вимагає індивідуального підходу і часто збільшує загальну кількість точкових вентилів.

Аеродинаміка даху: де і як правильно встановлювати КТВ

Правильно розрахувати кількість елементів — це лише половина успіху. Їх потрібно ще й грамотно розташувати. Найбільшою помилкою недосвідчених майстрів є монтаж аераторів десь посередині схилу “для краси” або симетрії з іншими елементами.

Згідно з законами аеродинаміки, точкові аератори повинні встановлюватися максимально близько до найвищої точки даху, оскільки саме там збирається найтепліше повітря і створюється найвища зона розрідження (тяги). Технічний стандарт вимагає монтувати КТВ-вентилі на відстані не нижче 60 сантиметрів (другий-третій ряд металочерепиці) від лінії конька.

Якщо встановити аератор занадто низько, наприклад, на рівні середини крокви, то верхня половина вашого даху (від аератора до конька) перетвориться на непровітрюваний “мішок”, де роками застоюватиметься вологе повітря, руйнуючи деревину. Крім того, аератори повинні розподілятися по площині схилу рівномірно. Не можна поставити всі три штуки в один ряд на одному боці даху, сподіваючись, що вони витягнуть вологу з протилежного боку вальмової конструкції. Кожен замкнутий проміжок між кроквами або кожна окрема площина схилу вимагає своєї точки відводу повітря.

Ціна економії: скільки коштує відсутність вентиляції

Рішення зекономити кілька тисяч гривень на пластикових аераторах під час масштабного будівництва завжди виглядає спокусливо, але ця економія є найбільш токсичним кредитом, який ви берете у власного будинку. Дах без правильної вентиляції приречений на стрімку деградацію.

Вже за перші кілька сезонів експлуатації ви почнете переплачувати величезні суми за опалення через намоклий утеплювач. Згодом постійний конденсат на зворотному боці металочерепиці призведе до корозії металу в місцях подряпин та навколо саморізів, викликаючи мікропротікання, які ще більше погіршать ситуацію. Дерев’яна основа даху в умовах тропічної вологості перетвориться на труху за 7-10 років.

Коли процеси гниття стануть візуально помітними (деформація схилів, провисання конька, чорні плями на софітах), звичайний локальний ремонт даху вже не допоможе. Доведеться проводити найскладніші та найдорожчі комплексні покрівельні роботи. Буде потрібна повна заміна даху з демонтажем покриття, викиданням зниклої мінеральної вати, частковою або повною заміною згнилих кроквяних ніг та обробкою всього будинку від біологічного ураження (цвілі). Вартість такої реконструкції у десятки разів перевищує вартість правильної вентиляційної системи на етапі закладки даху.

Правильний повітрообмін — це легені вашого будинку. Лише грамотний інженерний розрахунок здатен забезпечити довголіття конструкції та здоровий мікроклімат у приміщеннях.
