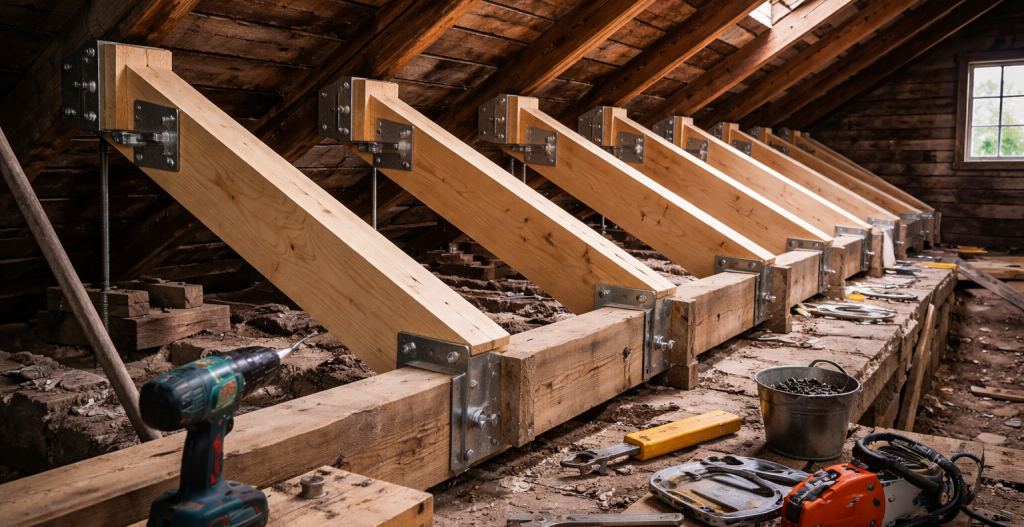

Посилення кроквяної системи без демонтажу покрівлі: комплексні технічні рішення для порятунку старих будинків

Реконструкція старого будинку — це завжди виклик, який вимагає від власника ухвалення складних фінансових та інженерних рішень. Однією з найгостріших проблем є стан кроквяної системи. З часом деревина втрачає свою початкову міцність, прогинається під вагою снігових навантажень, а зміна покрівельного матеріалу на важчий (наприклад, перехід зі старого шиферу на натуральну керамічну черепицю) створює критичний тиск на каркас. Традиційний підхід диктує повне розбирання даху, що означає колосальні витрати, ризик затоплення будинку під час дощів та необхідність тимчасового відселення.

Проте сучасні будівельні технології дозволяють виконати глибоку модернізацію та підсилення несучого каркаса зсередини, з боку горища або мансарди, зберігаючи цілісність дорогого фінішного покриття. Ця велика стаття — професійний посібник з хірургії даху. Ми детально розберемо найтехнологічніші методи локального та комплексного посилення кроквяної системи, які повернуть вашому будинку надійність і дозволять заощадити значні кошти.

Симптоматика проблеми: коли каркас благає про допомогу

Перш ніж братися за інструмент, необхідно чітко розуміти, що саме ми лікуємо. Дерев’яна конструкція завжди подає сигнали лиха задовго до критичного обвалення. Вам необхідно терміново бити на сполох, якщо ви помітили:

1. Візуальна деформація: Просідання конькового прогону, хвилястість схилів або викривлення площини даху, помітне з вулиці.
2. Тріщини в несучих стінах: Це головна ознака того, що крокви роз’їжджаються (явище розпору) і видавлюють мауерлат назовні, руйнуючи стіни.
3. Пошкодження вузлів кріплення: Цвяхи, що вийшли з гнізд, тріщини в місцях врубки крокв у мауерлат або коньковий брус.
4. Біологічне ураження: Наявність трухи, слідів шашелю, темних плям цвілі або вогнищ гниття через хронічне протікання.
5. Акустичний дискомфорт: Сильний скрип або тріск на горищі під час поривчастого вітру.

Щоб точно локалізувати проблему, необхідний інструментальний огляд та діагностика даху. Лише професійний аудит вологості деревини та перевірка геометрії лазерними нівелірами дозволять скласти правильний проект підсилення.

Збільшення перерізу кроквяних ніг (технологія «Бутерброд»)

Це найпоширеніший і найефективніший спосіб зміцнення даху, коли старі крокви цілі, не уражені гниллю, але просто занадто тонкі для сучасних навантажень. Суть методу полягає в нарощуванні ширини або товщини існуючої балки.

• Двосторонні накладки: До старої крокви з обох боків впритул прикладаються нові дошки (наприклад, перерізом 50х150 мм). Увесь цей масив стягується наскрізними металевими шпильками (діаметром 12-14 мм) з використанням широких шайб і гайок. Важливо: шпильки встановлюються в шаховому порядку з кроком 30-40 см, щоб не розколоти стару деревину по одній лінії.
• Підшивка знизу: Якщо необхідно збільшити висоту крокви (для закладання товстішого шару утеплювача), новий брус підшивається знизу до існуючого. Для надійної фіксації використовуються сталеві зубчасті пластини або перфоровані кутники, закріплені спеціальними конструкційними саморізами (не чорними по гіпсокартону, які лопаються від навантаження!).

Цей комплексний ремонт старого даху дозволяє збільшити несучу здатність каркаса у 2-3 рази без втручання у зовнішнє покриття.

Зміна структурної схеми (додавання опор, підкосів та ригелів)

Якщо прогин крокв занадто великий, одного нарощування товщини буде недостатньо. Необхідно змінити саму фізику розподілу ваги, додавши нові точки опори, щоб зменшити довжину вільного прольоту крокви.

1. Встановлення підкосів: Це похилі балки, які впираються одним кінцем у масивний лежень (брус, що лежить на внутрішній несучій стіні), а іншим — у проблемну крокву під кутом не менше 45 градусів. Підкіс бере на себе левову частку навантаження, перетворюючи довгу гнучку крокву на жорстку трикутну ферму.
2. Монтаж горизонтальних затяжок (ригелів): Якщо дах розпирає стіни, необхідно жорстко зв’язати протилежні крокви між собою горизонтальною балкою. Ригель встановлюється в нижній або середній третині даху. Він працює на розтягнення, не дозволяючи каркасу “роз’їхатися”.
3. Додаткові прогони: Якщо дозволяє планування горища, паралельно коньковому брусу монтуються додаткові поздовжні балки (прогони), які спираються на вертикальні стійки. Це кардинально розвантажує схили даху.

Протезування уражених ділянок деревини

Найскладніша ситуація виникає, коли частина крокви (найчастіше це вузол спирання на мауерлат) повністю згнила через локальне протікання або відсутність гідроізоляції між цеглою та деревом. Якщо 90% балки в ідеальному стані, міняти її повністю недоцільно. Тут застосовується хірургічне протезування.

За допомогою системи тимчасових підпор та домкратів проблемна кроква фіксується і злегка піднімається. Згнила ділянка безжально вирізається бензопилою (з обов’язковим захопленням 10-15 см здорової деревини, оскільки грибок проникає глибоко у волокна). На її місце встановлюється новий фрагмент — «протез» з обробленої антисептиком деревини. З’єднання фіксується потужними сталевими накладками або метровими дерев’яними брусами з обох боків на болтових стяжках.

Важливе зауваження: Якщо інспекція виявляє, що грибком уражено понад 50% всієї кроквяної системи, локальне посилення стає небезпечною тратою грошей. У таких випадках єдиним гарантованим порятунком будинку є повна заміна покриття з повним демонтажем трухлявого каркаса.

Посилення та анкерування мауерлата

Мауерлат — це фундамент вашого даху. Навіть найпотужніші крокви не втримають дах, якщо мауерлат відривається від стіни. У старих будинках його часто кріпили просто дротом до цегляної кладки або дерев’яними кілками. З часом такі кріплення слабшають.

Посилення цього вузла зсередини включає засвердлювання довгих (від 300 мм) металевих анкерів або хімічних анкерів крізь мауерлат глибоко в несучу стіну. Крім того, щоб крокви не зісковзували з мауерлата, вузол примикання посилюється металевими кутниками з ребром жорсткості. Якщо ви в майбутньому розглядаєте монтаж нового даху, надійно зафіксований мауерлат стане ідеальною базою для будь-якої, навіть найважчої керамічної покрівлі.

Сучасні матеріали для довговічного результату

Успіх реконструкції безпосередньо залежить від використаних матеріалів. Забудьте про звичайні цвяхи — вони погано працюють на виривання. Сучасний стандарт посилення вимагає використання:

• Конструкційних саморізів (із фрезою та тарілчастою головкою): Вони не потребують попереднього засвердлювання і намертво стягують деталі.
• Глухарів (шестигранних шурупів): Для кріплення масивних балок.
• Перфорованого кріплення товщиною не менше 2-2.5 мм: Тонкі кутники розігнуться під першим же снігом.
• Деревини вищого ґатунку камерної сушки: Використання свіжопилу (вологої деревини) для посилення заборонено, оскільки при висиханні її покрутить, і вона вирве всі кріплення.

Будь-які роботи з реконструкції ми завжди починаємо з глибоких інженерних розрахунків. Ми не вгадуємо навантаження, ми їх математично моделюємо. Ознайомитися з нашою філософією роботи, портфоліо складних реконструкцій та гарантійними зобов’язаннями ви можете на головній сторінці нашого сайту.

Посилення даху зсередини — це філігранна робота, що межує з мистецтвом. Вона вимагає глибокого розуміння будівельної механіки, адже найменша помилка в розподілі навантажень може призвести до руйнування стін. Не довіряйте порятунок свого будинку випадковим бригадам або власному аматорському ентузіазму. Зв’яжіться з нами прямо зараз! Наші інженери проведуть експертний аудит вашого горища, виявлять усі слабкі вузли та розроблять проект бездоганного посилення каркаса, який подарує вашому даху ще півстоліття бездоганної служби, зберігши ваш спокій та бюджет.
